وصف المنتج

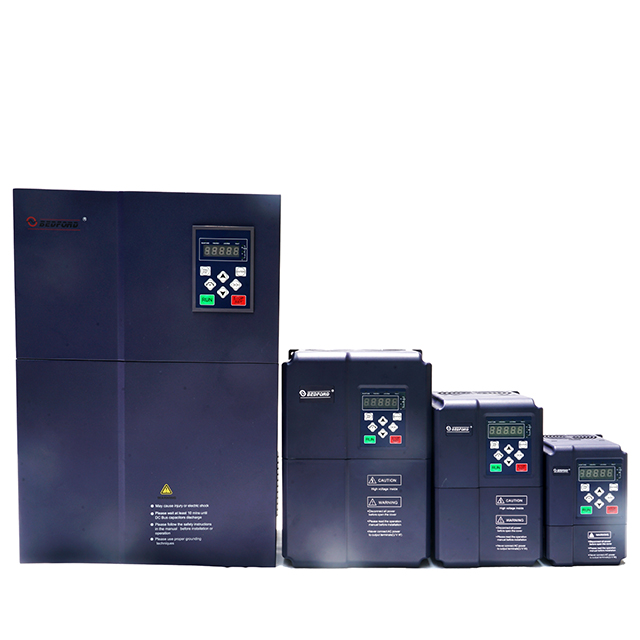

B503D سلسلة التحكم في التردد تحكم العالمي ناقلات المحادثات.
سمات
الإدخال الرقمي القابل للبرمجة: 4 محطات الإدخال الرقمية
الإدخال التناظرية للبرمجة: AI1: 0 ~ 10V المدخلات، AI2: 0 ~ 10V أو 4 ~ 20MA
إخراج جامع مفتوح: الإخراج 1
إخراج التتابع: 1 الإخراج
الإخراج التناظرية: 1 الإخراج، 0/4 ~ 20MA أو 0 ~ 10V يمكن تحديد التوالي
مزايا المنتج
• طريقة إعداد التردد: الإعداد الرقمي، الإعداد التناظرية، إعداد الاتصالات التسلسلية، إعداد متعدد السرعة، إلخ.
• وظيفة التحكم PID
• وظيفة التحكم في السرعة متعددة المراحل: التحكم في سرعة 8 مراحل
• انقطاع التيار الكهربائي لحظيا
• تتبع السرعة وإعادة التشغيل وظيفة: تحقيق بداية سلسة دون تأثير على المحرك الدوارة
• وظيفة المفتاح: مفاتيح اختصار متعددة الوظائف المعرفة من قبل المستخدم
• وظيفة تعديل الجهد التلقائي: عندما يتغير الجهد الشبكي، يمكن أن يحتفظ تلقائيا بحفظ جهد الإخراج ثابت
• يوفر ما يصل إلى 25 وظيفة حماية خطأ: التشطاظ، الجوفية الجوفية، الجهد الفقري، النظافة، فقدان المرحلة، الزائد ووظائف الحماية الأخرى
معلمات المنتج
نطاق الجهد الإدخال: 380 / 220V ± 15٪
نطاق تردد المدخلات: 47 ~ 63Hz
نطاق الجهد الإخراج: 0 ~ الجهد الإدخال المقيم
نطاق تردد الإخراج: 0 ~ 600Hz
حجم 0.75 ~ 15KW حجم الطراز 18.5 ~ 110kw نموذج
حجم نموذج 132-315kw (مع وبدون قاعدة التمثال)
حجم 350 ~ 630kw نموذج
شركة الاتصال
قوانغتشو بيدفورد المعدات الكهربائية المحدودة
العنوان: مبنى الطابق الأول C، رقم 2، منطقة صناعة تاوان، مقاطعة ليوان، قوانغتشو، الصين.
الهاتف: +86 20-81561021
الفاكس: +86 20-81891390
الرمز البريدي: 510370
الخط الساخن للخدمة: 1350002099 18664751963
البريد الإلكتروني: bedford.cn@gmail.com.
تحذيرات
من أجل ضمان التشغيل الآمن للعاكس، يجب إجراء العمل من قبل كهربائيين معتمدين ومؤهلين.
يحظر استخدام معدات اختبار العزل عالية الجهد لاختبار عزل الكابلات المتصلة بالعاكس.
حتى إذا لم يكن العاكس قيد التشغيل، فقد لا تزال أسلاك مدخلات الطاقة الأخرى ومحطات الدائرة DC والمحطات المحرك تحمل الفولتية الخطرة. لذلك، بعد فصل المفتاح، يجب أن تنتظر لمدة 5 دقائق للتأكد من تفريغ العاكس قبل بدء العمل.
يجب أن تكون المحطة الأرضية من العاكس بشكل موثوق
200 فولت مقاومة التأريض فئة 100ω أو أقل
400V فئة المقاومة التأريض هي 10ω أو أقل
660 فولت مقاومة التأريض فئة 5ω أو أقل
خلاف ذلك، هناك خطر من الصدمة الكهربائية والنار.
لا تقم بتوصيل محطة الإدخال (R.S.T) ومحطة الإخراج (U.V.W) من العاكس على الأرض خاطئة، وإلا فإنه سيؤدي إلى أضرار داخلية للعاكس.
يحظر على الأسلاك وتشغيل العاكس بأيد مبللة، وإلا يكون هناك خطر من الصدمة الكهربائية.
استكشاف الأخطاء وإصلاحها
قد تتم مصادفة الأخطاء التالية أثناء استخدام العاكس. يرجى الرجوع إلى الطرق التالية لتحليل خطأ بسيط:
لا يوجد عرض بعد السلطة:
1. استخدم Multimeter للتحقق مما إذا كانت قوة الإدخال لوحدة التحكم متسقة مع الجهد المقصور لوحدة التحكم. إذا كانت هناك مشكلة في مزود الطاقة، يرجى التحقق من ذلك والقضاء عليه.
2. تحقق مما إذا كان مصباح الشحن قيد التشغيل. إذا كان هذا الضوء قيد التشغيل، فقد يكون الخطأ في مزود الطاقة التبديل. يرجى طلب الخدمة.
بعد الطاقة، رحلات تبديل الهواء السلطة:
1. تحقق مما إذا كان هناك ماس كهربائى أو قصير بين قوة الإدخال
اللوازم والقضاء على المشكلة.
2. تحقق مما إذا كان قد تم تقسيم جسر المعدل، إذا كان معطوبا، ابحث عن الخدمة.
المحرك لا يتدور بعد تشغيل وحدة التحكم
1. تحقق مما إذا كان هناك إخراج متوازن من ثلاثة مراحل بينك، V، و W. إذا كان هناك، فإن الدائرة المحرك أو نفسها تالفة، أو يتم حظر المحرك بسبب الأسباب الميكانيكية. يرجى استبعاد.
2. هناك إخراج ولكن المراحل الثلاث غير متوازنة. قد يكون ذلك بسبب
وحدة التحكم في وحدة التحكم أو وحدة الإخراج تالفة، يرجى طلب الخدمة.
3. إذا لم يكن هناك جهد إخراج، فقد تتلف لوحات محرك الأقراص أو وحدة الناتج، يرجى طلب الخدمة.
توضح الطاقة على وحدة التحكم الطبيعية، بعد التشغيل، تعثر مفتاح الطاقة السلطة:
1. تحقق مما إذا كانت هناك ماس كهربائى بين وحدات الإخراج. إذا كانت الإجابة بنعم، يرجى طلب الخدمة.
2. تحقق مما إذا كان هناك ماس كهربائى أو تأريض بين يؤدي المحرك. إذا كان الأمر كذلك، يرجى استبعادها.
3. إذا حدثت الرحلة في بعض الأحيان والمسافة بين المحرك ووحدة التحكم طويلة نسبيا، فكر في إضافة مفاعل إخراج AC.
خدمة ما بعد البيع
1. الضمان يقتصر على العاكس نفسه. في غضون 12 شهرا من تاريخ الشراء، سيوفر العاكس خدمات الصيانة المجانية إذا تتلف المنتج بسبب الأعطال الناجمة عن المنتج نفسه في غضون 12 شهرا من تاريخ الشراء.
2. خلال فترة الضمان، إذا حدث شيء ما، فستشحن شركتنا قدرا معينا من رسوم الصيانة اعتمادا على الوضع.
أ. الفشل في اتباع دليل التعليمات \"\" أو تجاوز المتطلبات القياسية في بيئة لا تفي بمتطلبات \"دليل التعليمات \".
باء - الفشل الناجم عن الإصلاح الذاتي أو التعديل دون إذن.
الأخطاء التي تسبب عند استخدام العاكس للوظائف غير الطبيعية.
D. العاكس معطوب بسبب الأسلاك غير الصحيحة.
E. الضرر الناجم عن التخزين غير السليم أو الخريف أو العوامل الخارجية الأخرى بعد الشراء.
واو - الفشل الناجم عن الكوارث الطبيعية مثل الجهد غير الطبيعي أو البرق أو النار أو ضباب الماء أو الغبار المعدني أو التآكل الغاز أو الزلازل أو العواصف أو الأسباب ذات الصلة بالكوارث.
G. تمزيق تحديد المنتج (مثل لوحة المعلومات، وما إلى ذلك) دون إذن؛ الرقم التسلسلي للجسم لا يطابق بطاقة الضمان.
3. إذا كان لديك أي أسئلة، يرجى الاتصال بالوكيل أو اتصل بشركتنا مباشرة.
4. بالنسبة للآلات بعد فترة الضمان، ستوفر شركتنا أيضا خدمات الصيانة المدفوعة مدى الحياة.
وصف المنتج
B503D سلسلة التحكم في التردد تحكم العالمي ناقلات المحادثات.
سمات
الإدخال الرقمي القابل للبرمجة: 4 محطات الإدخال الرقمية
الإدخال التناظرية للبرمجة: AI1: 0 ~ 10V المدخلات، AI2: 0 ~ 10V أو 4 ~ 20MA
إخراج جامع مفتوح: الإخراج 1
إخراج التتابع: 1 الإخراج
الإخراج التناظرية: 1 الإخراج، 0/4 ~ 20MA أو 0 ~ 10V يمكن تحديد التوالي
مزايا المنتج
• طريقة إعداد التردد: الإعداد الرقمي، الإعداد التناظرية، إعداد الاتصالات التسلسلية، إعداد متعدد السرعة، إلخ.
• وظيفة التحكم PID
• وظيفة التحكم في السرعة متعددة المراحل: التحكم في سرعة 8 مراحل
• انقطاع التيار الكهربائي لحظيا
• تتبع السرعة وإعادة التشغيل وظيفة: تحقيق بداية سلسة دون تأثير على المحرك الدوارة
• وظيفة المفتاح: مفاتيح اختصار متعددة الوظائف المعرفة من قبل المستخدم
• وظيفة تعديل الجهد التلقائي: عندما يتغير الجهد الشبكي، يمكن أن يحتفظ تلقائيا بحفظ جهد الإخراج ثابت
• يوفر ما يصل إلى 25 وظيفة حماية خطأ: التشطاظ، الجوفية الجوفية، الجهد الفقري، النظافة، فقدان المرحلة، الزائد ووظائف الحماية الأخرى
معلمات المنتج
نطاق الجهد الإدخال: 380 / 220V ± 15٪
نطاق تردد المدخلات: 47 ~ 63Hz
نطاق الجهد الإخراج: 0 ~ الجهد الإدخال المقيم
نطاق تردد الإخراج: 0 ~ 600Hz
حجم 0.75 ~ 15KW حجم الطراز 18.5 ~ 110kw نموذج
حجم نموذج 132-315kw (مع وبدون قاعدة التمثال)
حجم 350 ~ 630kw نموذج
شركة الاتصال
قوانغتشو بيدفورد المعدات الكهربائية المحدودة
العنوان: مبنى الطابق الأول C، رقم 2، منطقة صناعة تاوان، مقاطعة ليوان، قوانغتشو، الصين.
الهاتف: +86 20-81561021
الفاكس: +86 20-81891390
الرمز البريدي: 510370
الخط الساخن للخدمة: 1350002099 18664751963
البريد الإلكتروني: bedford.cn@gmail.com.
تحذيرات
من أجل ضمان التشغيل الآمن للعاكس، يجب إجراء العمل من قبل كهربائيين معتمدين ومؤهلين.
يحظر استخدام معدات اختبار العزل عالية الجهد لاختبار عزل الكابلات المتصلة بالعاكس.
حتى إذا لم يكن العاكس قيد التشغيل، فقد لا تزال أسلاك مدخلات الطاقة الأخرى ومحطات الدائرة DC والمحطات المحرك تحمل الفولتية الخطرة. لذلك، بعد فصل المفتاح، يجب أن تنتظر لمدة 5 دقائق للتأكد من تفريغ العاكس قبل بدء العمل.
يجب أن تكون المحطة الأرضية من العاكس بشكل موثوق
200 فولت مقاومة التأريض فئة 100ω أو أقل
400V فئة المقاومة التأريض هي 10ω أو أقل
660 فولت مقاومة التأريض فئة 5ω أو أقل
خلاف ذلك، هناك خطر من الصدمة الكهربائية والنار.
لا تقم بتوصيل محطة الإدخال (R.S.T) ومحطة الإخراج (U.V.W) من العاكس على الأرض خاطئة، وإلا فإنه سيؤدي إلى أضرار داخلية للعاكس.
يحظر على الأسلاك وتشغيل العاكس بأيد مبللة، وإلا يكون هناك خطر من الصدمة الكهربائية.
استكشاف الأخطاء وإصلاحها
قد تتم مصادفة الأخطاء التالية أثناء استخدام العاكس. يرجى الرجوع إلى الطرق التالية لتحليل خطأ بسيط:
لا يوجد عرض بعد السلطة:
1. استخدم Multimeter للتحقق مما إذا كانت قوة الإدخال لوحدة التحكم متسقة مع الجهد المقصور لوحدة التحكم. إذا كانت هناك مشكلة في مزود الطاقة، يرجى التحقق من ذلك والقضاء عليه.
2. تحقق مما إذا كان مصباح الشحن قيد التشغيل. إذا كان هذا الضوء قيد التشغيل، فقد يكون الخطأ في مزود الطاقة التبديل. يرجى طلب الخدمة.
بعد الطاقة، رحلات تبديل الهواء السلطة:
1. تحقق مما إذا كان هناك ماس كهربائى أو قصير بين قوة الإدخال
اللوازم والقضاء على المشكلة.
2. تحقق مما إذا كان قد تم تقسيم جسر المعدل، إذا كان معطوبا، ابحث عن الخدمة.
المحرك لا يتدور بعد تشغيل وحدة التحكم
1. تحقق مما إذا كان هناك إخراج متوازن من ثلاثة مراحل بينك، V، و W. إذا كان هناك، فإن الدائرة المحرك أو نفسها تالفة، أو يتم حظر المحرك بسبب الأسباب الميكانيكية. يرجى استبعاد.
2. هناك إخراج ولكن المراحل الثلاث غير متوازنة. قد يكون ذلك بسبب
وحدة التحكم في وحدة التحكم أو وحدة الإخراج تالفة، يرجى طلب الخدمة.
3. إذا لم يكن هناك جهد إخراج، فقد تتلف لوحات محرك الأقراص أو وحدة الناتج، يرجى طلب الخدمة.
توضح الطاقة على وحدة التحكم الطبيعية، بعد التشغيل، تعثر مفتاح الطاقة السلطة:
1. تحقق مما إذا كانت هناك ماس كهربائى بين وحدات الإخراج. إذا كانت الإجابة بنعم، يرجى طلب الخدمة.
2. تحقق مما إذا كان هناك ماس كهربائى أو تأريض بين يؤدي المحرك. إذا كان الأمر كذلك، يرجى استبعادها.
3. إذا حدثت الرحلة في بعض الأحيان والمسافة بين المحرك ووحدة التحكم طويلة نسبيا، فكر في إضافة مفاعل إخراج AC.
خدمة ما بعد البيع
1. الضمان يقتصر على العاكس نفسه. في غضون 12 شهرا من تاريخ الشراء، سيوفر العاكس خدمات الصيانة المجانية إذا تتلف المنتج بسبب الأعطال الناجمة عن المنتج نفسه في غضون 12 شهرا من تاريخ الشراء.
2. خلال فترة الضمان، إذا حدث شيء ما، فستشحن شركتنا قدرا معينا من رسوم الصيانة اعتمادا على الوضع.
أ. الفشل في اتباع دليل التعليمات \"\" أو تجاوز المتطلبات القياسية في بيئة لا تفي بمتطلبات \"دليل التعليمات \".
باء - الفشل الناجم عن الإصلاح الذاتي أو التعديل دون إذن.
الأخطاء التي تسبب عند استخدام العاكس للوظائف غير الطبيعية.
D. العاكس معطوب بسبب الأسلاك غير الصحيحة.
E. الضرر الناجم عن التخزين غير السليم أو الخريف أو العوامل الخارجية الأخرى بعد الشراء.
واو - الفشل الناجم عن الكوارث الطبيعية مثل الجهد غير الطبيعي أو البرق أو النار أو ضباب الماء أو الغبار المعدني أو التآكل الغاز أو الزلازل أو العواصف أو الأسباب ذات الصلة بالكوارث.
G. تمزيق تحديد المنتج (مثل لوحة المعلومات، وما إلى ذلك) دون إذن؛ الرقم التسلسلي للجسم لا يطابق بطاقة الضمان.
3. إذا كان لديك أي أسئلة، يرجى الاتصال بالوكيل أو اتصل بشركتنا مباشرة.
4. بالنسبة للآلات بعد فترة الضمان، ستوفر شركتنا أيضا خدمات الصيانة المدفوعة مدى الحياة.
نحن الشركة الرائدة في صناعة مضخة المياه العاكس وتصرع على إنتاج منتجات ذات جودة عالية، نسمح لك بالتركيز على خدمة عملائك بشكل جيد وترك الباقي لنا، بيدفورد، كلما وأينما، نحن دائما هنا للحصول على المساعدة.
