وصف المنتج

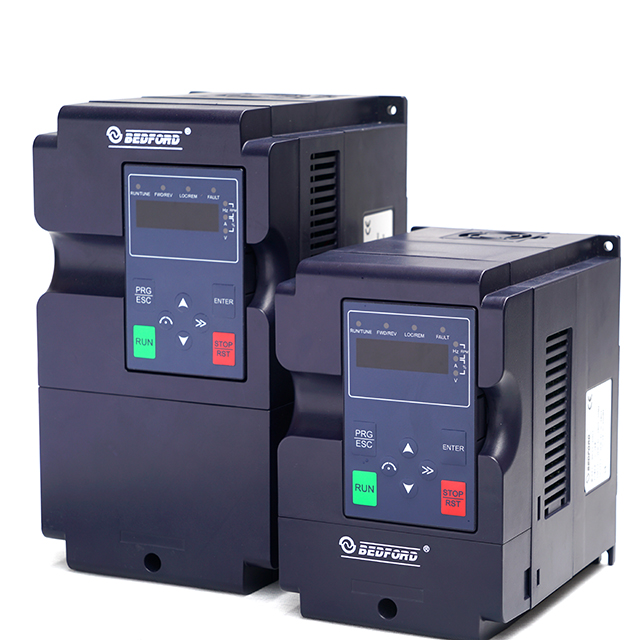

تحكم ناقلات عالمي للتحكم في التردد من منتجات سلسلة B505.
سمات
الإدخال الرقمي القابل للبرمجة: 7 محطات الإدخال الرقمية، والتي يدعم أحدها إدخال نبض عالي السرعة يصل إلى 100 كيلو هرتز
الإدخال التناظرية للبرمجة: AI1، AI2: 0V ~ 10V المدخلات الجهد أو 4MA ~ 20MA الإدخال الحالي
إخراج جامع مفتوح: الإخراج 1
إخراج التتابع: 2 مخرجات
الإخراج التناظرية: 2 مخرجات، AO1 يدعم 0MA ~ 20MA الإخراج الحالي أو 0V ~ 10V إخراج الجهد، يدعم AO2 0MA ~ 20MA الإخراج الحالي
مزايا المنتج
• طرق إعداد التردد: الإعداد الرقمي، الإعداد التناظري، إعداد النبض، إعداد التواصل التسلسلي، إعداد متعدد السرعة، إعداد PLC بسيط، إعداد PID، وما إلى ذلك، والتي يمكن أن تدرك مزيج من الإعدادات ووضع وضع تبديل الوضع: النوم التلقائي بدون ماء أفضل تأثير توفير الطاقة
• وظيفة التحكم PID المدمج
• PLC PLC، وظيفة التحكم في السرعة متعددة المراحل: محطات التحكم لتحقيق ما يصل إلى 16 مرحلة مراقبة السرعة
• وظيفة التحكم في اجتياز
• انقطاع التيار الكهربائي لحظيا
• تتبع السرعة وإعادة التشغيل وظيفة: تحقيق بداية سلسة دون تأثير على المحرك الدوارة
• وظيفة المفتاح المعرفة من قبل المستخدم: مفاتيح اختصار متعددة الوظائف المعرفة من قبل المستخدم
• وظيفة تعديل الجهد التلقائي: عندما يتغير الجهد الشبكي، يمكن أن يحتفظ تلقائيا بحفظ جهد الإخراج ثابت
• يوفر وظائف حماية خطأ متعددة: التشطاظ والجهد الزائد والفتحة الجوفية والاستفادة من فقدان المرحلة وفقدان المرحلة الزائد ووظائف الحماية الأخرى
معلمات المنتج
نطاق الجهد الإدخال: 380V ± 15٪
نطاق تردد الإدخال: 47 هرتز ~ 63Hz
نطاق الجهد الناتج: 0V ~ الجهد الإدخال
نطاق تردد الإخراج: 0 هرتز ~ 600 هرتز
وضع التحكم: عنصر تحكم متجه بدون PG، V / F التحكم، تحكم عزم الدوران (التحكم في ناقلات بدون PG)
القدرة الزائدة:
G نوع الجهاز: 150٪ تصنيف 60s الحاليين. 180٪ تصنيف 3S الحالي
آلة نوع P: 120٪ تصنيف 60s الحاليين. 135٪ تصنيف 3S الحالي
بدء عزم الدوران: G نوع الجهاز: 0.5 هرتز / 150٪ (SVC)؛ P نوع الجهاز: 0.5 هرتز / 100٪
نسبة تنظيم السرعة: 1: 100 (SVC)
دقة التحكم في السرعة: ± 0.5٪ من السرعة القصوى (SVC)
تردد الناقل: 0.5 كيلو هرتز ~ 16.0 كيلو هرتز
المنتج العام
حجم 0.75 ~ 37KW حجم نموذج 45 ~ 200KW نموذج
نموذج (كيلوواط) | (مم) | ب (مم) | همم) | ث (مم) | د (مم) | فتحة التثبيت (مم) |
حجم التركيب | البعد | |||||
0.75 ~ 2.2. | 114 | 174 | 186 | 126 | 163.8 | 5 |
4 ~ 5.5. | 114 | 174 | 186 | 126 | 185 | 5 |
7.5 | 129 | 242 | 258 | 145 | 176.5 | 5.5 |
11 ~ 15. | 146 | 301 | 313 | 161 | 210 | 6 |
18.5 ~ 22. | 185 | 330 | 342 | 200 | 200.5 | 6 |
30 ~ 37. | 233 | 381 | 400 | 251 | 213 | 6 |
45 ~ 110. | 199 | 534 | 554 | 336 | 327.5 | 9 |
132 ~ 200. | 360 | 848 | 870 | 503 | 362 | 11 |
شركة الاتصال
قوانغتشو بيدفورد المعدات الكهربائية المحدودة
العنوان: مبنى الطابق الأول C، رقم 2، منطقة صناعة تاوان، مقاطعة ليوان، قوانغتشو، الصين.
الهاتف: +86 20-81561021
الفاكس: +86 20-81891390
الرمز البريدي: 510370
الخط الساخن للخدمة: 1350002099 18664751963
البريد الإلكتروني: bedford.cn@gmail.com.
تحذيرات
مخاطر
1. لا تفكيك أو تعديل، وإلا فقد يتسبب في صدمة كهربائية أو حريق أو إصابة.
2. لا تفتح الغطاء أثناء التشغيل.
3. لا تضع الأسلاك، وقضبان رقيقة، والخيوط، وغيرها من العناصر داخل أو تقع في وحدة تحكم لتجنب الدائرة القصيرة أو خطر الصدمة الكهربائية.
4. لا تبقع الماء أو غيرها من السوائل.
تحذيرات
1. لا تقوم بإجراء اختبار الجهد على المكونات الداخلية لوحدة التحكم؛
2. لا تقم أبدا بتوصيل سلك الطاقة بمحطات الإخراج U، V، W؛
3. إذا كانت مكونات لوحة الدارات داخل وحدة تحكم تتأثر أو تضررت من الكهرباء الثابتة، فالرجاء عدم لمسها عرضا؛
4. يجب على المحرك والمراقب أن يتطابق مع مواصفات مزود الطاقة، وإلا فقد يتسبب ذلك في عملية غير طبيعية أو حتى تحترق المعدات؛
5. إذا كان هناك اهتزاز شديد أو ضجيج أو حرارة أو رائحة خلال العملية الأولية، فقم بإيقاف تشغيل الطاقة على الفور والاتصال بالمورد أو مركز الخدمة؛
7. لا تعرض المنتج مباشرة إلى البيئات الخارجية مثل أشعة الشمس، الصقيع، الثلج، إلخ، لتجنب تشوه أو أضرار الصدمة الكهربائية.
استكشاف الأخطاء وإصلاحها
قد تتم مصادفة شروط الخطأ التالية أثناء استخدام وحدة التحكم، يرجى الرجوع إلى الطرق التالية لتحليل الأخطاء البسيط:
لا يوجد عرض بعد السلطة:
1. استخدم Multimeter للتحقق مما إذا كانت قوة الإدخال لوحدة التحكم متسقة مع الجهد المقصور لوحدة التحكم. إذا كانت هناك مشكلة في مزود الطاقة، يرجى التحقق من ذلك والقضاء عليه.
2. تحقق مما إذا كان مصباح الشحن قيد التشغيل. إذا كان هذا الضوء قيد التشغيل، فقد يكون الخطأ في مزود الطاقة التبديل. يرجى طلب الخدمة.
بعد الطاقة، رحلات تبديل الهواء السلطة:
1. تحقق مما إذا كان هناك ماس كهربائى أو قصير بين قوة الإدخال
اللوازم والقضاء على المشكلة.
2. تحقق مما إذا كان قد تم تقسيم جسر المعدل، إذا كان معطوبا، ابحث عن الخدمة.
المحرك لا يتدور بعد تشغيل وحدة التحكم
1. تحقق مما إذا كان هناك إخراج متوازن من ثلاثة مراحل بينك، V، و W. إذا كان هناك، فإن الدائرة المحرك أو نفسها تالفة، أو يتم حظر المحرك بسبب الأسباب الميكانيكية. يرجى استبعاد.
2. هناك إخراج ولكن المراحل الثلاث غير متوازنة. قد يكون ذلك بسبب
وحدة التحكم في وحدة التحكم أو وحدة الإخراج تالفة، يرجى طلب الخدمة.
3. إذا لم يكن هناك جهد إخراج، فقد تتلف لوحات محرك الأقراص أو وحدة الناتج، يرجى طلب الخدمة.
توضح الطاقة على وحدة التحكم الطبيعية، بعد التشغيل، تعثر مفتاح الطاقة السلطة:
1. تحقق مما إذا كانت هناك ماس كهربائى بين وحدات الإخراج. إذا كانت الإجابة بنعم، يرجى طلب الخدمة.
2. تحقق مما إذا كان هناك ماس كهربائى أو تأريض بين يؤدي المحرك. إذا كان الأمر كذلك، يرجى استبعادها.
3. إذا حدثت الرحلة في بعض الأحيان والمسافة بين المحرك ووحدة التحكم طويلة نسبيا، فكر في إضافة مفاعل إخراج AC.
خدمة ما بعد البيع
1. الضمان يقتصر على العاكس نفسه. في غضون 12 شهرا من تاريخ الشراء، سيوفر العاكس خدمات الصيانة المجانية إذا تتلف المنتج بسبب الأعطال الناجمة عن المنتج نفسه في غضون 12 شهرا من تاريخ الشراء.
2. خلال فترة الضمان، إذا حدث شيء ما، فستشحن شركتنا قدرا معينا من رسوم الصيانة اعتمادا على الوضع.
أ. الفشل في اتباع دليل التعليمات \"\" أو تجاوز المتطلبات القياسية في بيئة لا تفي بمتطلبات \"دليل التعليمات \".
باء - الفشل الناجم عن الإصلاح الذاتي أو التعديل دون إذن.
الأخطاء التي تسبب عند استخدام العاكس للوظائف غير الطبيعية.
D. العاكس معطوب بسبب الأسلاك غير الصحيحة.
E. الضرر الناجم عن التخزين غير السليم أو الخريف أو العوامل الخارجية الأخرى بعد الشراء.
واو - الفشل الناجم عن الكوارث الطبيعية مثل الجهد غير الطبيعي أو البرق أو النار أو ضباب الماء أو الغبار المعدني أو التآكل الغاز أو الزلازل أو العواصف أو الأسباب ذات الصلة بالكوارث.
G. تمزيق تحديد المنتج (مثل لوحة المعلومات، وما إلى ذلك) دون إذن؛ الرقم التسلسلي للجسم لا يطابق بطاقة الضمان.
3. إذا كان لديك أي أسئلة، يرجى الاتصال بالوكيل أو اتصل بشركتنا مباشرة.
4. بالنسبة للآلات بعد فترة الضمان، ستوفر شركتنا أيضا خدمات الصيانة المدفوعة مدى الحياة.
