وصف المنتج

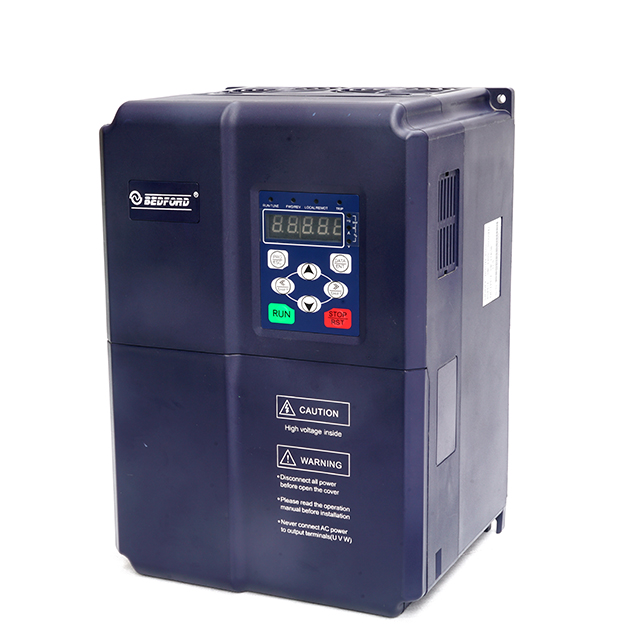

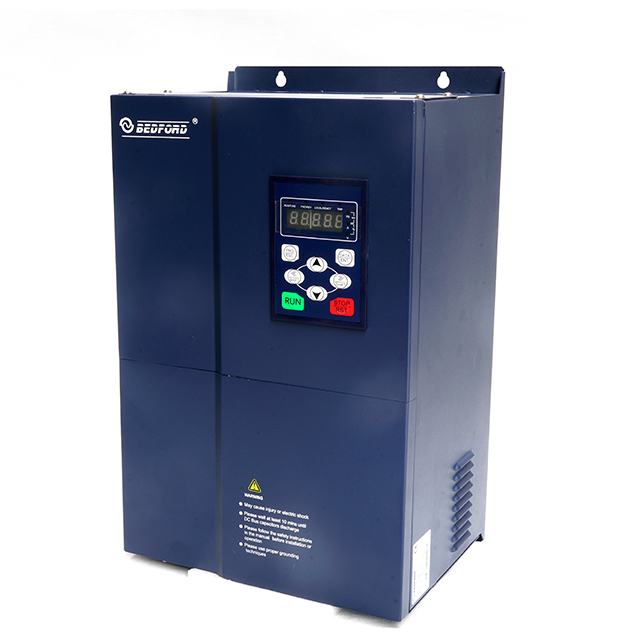

منتجات سلسلة B603 هي وحدات تحكم ذكية مدمجة خصيصا لمضخات المياه.
سمات
سلسلة B603 سلسلة تحكم إمدادات المياه المستمرة الذكية مناسبة للتحكم التلقائي لمضخات المياه. لديها خصائص جودة عالية ومتعددة الوظائف والضوضاء المنخفضة والتعددية القوية.
1. مصممة خصيصا لمستخدمي إمدادات المياه، والتكيف مع مناسبات مختلفة، وسهلة التشغيل؛
2. بعد تعيين المعلمات الموجودة في الموقع بشكل صحيح، يمكن أن تعمل تلقائيا في ضغط ثابت وفقا لاستهلاك المياه، دون تدخل بشري؛
3. الاغلاق التلقائي دون استخدام المياه، والتنبيه التلقائي للفشل؛
4. التبديل التلقائي لإمدادات المياه متعددة المضخة لتحقيق التوازن بين عمر الخدمة للمضخات؛
5. التكيف مع مجموعة متنوعة من مدخلات إشارة الضغط؛
مزايا المنتج
1. وظيفة التآزر: ما يصل إلى 1 ماجستير، 5 عبيد، 6 مضخات تشغيل إمدادات المياه الربط
2. وظيفة النوم: النوم التلقائي بدون ماء، تأثير توفير الطاقة أفضل
3. وظيفة مكافحة التجميد: مناسبة لمناخ الصقيع منخفضة الحرارة المنخفض
4. وظيفة المضادة للتسجيل: منع وإزالة الأوساخ وانسداد خطوط الأنابيب
5. وظيفة إعادة تشغيل الطاقة الواردة: إمدادات المياه المستمرة التلقائي. إعادة التشغيل تلقائيا عندما تعود الانقطاع والطاقة
6. فشل التحويل التلقائي وظيفة مضيف: إدراك إمدادات المياه غير المنقطعة غير المنقطعة
7. وظيفة التشغيل البديلة: تحقيق التوازن في استخدام المضخات وإطالة عمر الخدمة للوحدة
8. وظيفة إمدادات المياه الفرعية: 3 مراقبة الفترة، والإعداد المتقطع يمكن أن يدرك ما يصل إلى 7 فترات من التحكم في إمدادات المياه المستقلة
9. وسائط التشغيل: الوضع المتزامن، وضع الرقيق الرئيسي
10. وظيفة التحكم المحطة
11. وظائف إنذار تعدد إمدادات المياه المتعددة: ارتفاع ضغط المياه، ضغط المياه المنخفضة، مستوى المياه المنخفضة، الاستشعار المفتوحة الدائرة وإنذارات الأخطاء الأخرى
12. ما يصل إلى 22 نوعا من وظائف حماية الأخطاء: التشطاظ، الجهد الزائد، الجهد الفقري، وفقدان المرحلة، والحمل الزائد ووظائف الحماية الأخرى
معلمات المنتج
جهد الإدخال: أحادي المرحلة 220V ± 15٪، ثلاث مراحل 380V ± 15٪؛
نطاق تردد المدخلات: 47 هرتز ~ 63Hz؛
نطاق الجهد الناتج: ثلاث مراحل 0V ~ 380V؛
نطاق تردد الإخراج: 0 هرتز ~ 60HZ؛
واجهة الإدخال الرقمية: 3 قنوات
واجهة الإخراج التتابع: 1 قناة
واجهة الإدخال التناظرية: 1 قناة، AI1: 4MA ~ 20MA أو 0V ~ 10V
واجهة الإخراج التناظرية: 1 قناة، AO: 0MA ~ 20MA أو 0V ~ 10V
ميناء الاتصالات: 2 طريقة 485 واجهة الاتصالات
طريقة التحكم: طريقة التحكم V / F
القدرة الزائدة: 120٪ تصنيف 60s الحالية
المنتج العام
حجم 0.75 ~ 18.5kw حجم الطراز 22 ~ 132kw نموذج 22 ~ 132kw
حجم 160 ~ 350kw نموذج
نموذج (كيلوواط) | (مم) | ب (مم) | همم) | ث (مم) | د (مم) | فتحة التثبيت (مم) | |
حجم التركيب | البعد | ||||||
0.75 ~ 2.2. | 110.4 | 170.5 | 180 | 120 | 140 | 5 | |
4 ~ 7.5. | 147.5 | 236 | 250 | 160 | 183 | 5 | |
11 ~ 18.5. | 206 | 305.5 | 322 | 220 | 183 | 6.0 | |
22 ~ 37. | 175 | 455 | 472 | 295 | 222 | 6.5 | |
45 ~ 75. | 230 | 564.5 | 580 | 380 | 270 | 7.0 | |
90 ~ 132. | 320 | 738.5 | 755 | 465 | 330 | 9.0 | |
160 ~ 200. | 270 | 1233 | 1275 | 490 | 395 | 13.0 | |
160 ~ 200. | 1490 | 490 | 395 | ||||
220 ~ 350. | 500 | 1324 | 1358 | 750 | 402 | 12.5 | |
220 ~ 350. | 1670 | 750 | 402 | ||||
شركة الاتصال
قوانغتشو بيدفورد المعدات الكهربائية المحدودة
العنوان: مبنى الطابق الأول C، رقم 2، منطقة صناعة تاوان، مقاطعة ليوان، قوانغتشو، الصين.
الهاتف: +86 20-81561021
الفاكس: +86 20-81891390
الرمز البريدي: 510370
الخط الساخن للخدمة: 1350002099 18664751963
البريد الإلكتروني: bedford.cn@gmail.com.
تحذيرات
مخاطر
1. لا تفكيك أو تعديل، وإلا فقد يتسبب في صدمة كهربائية أو حريق أو إصابة.
2. لا تفتح الغطاء أثناء التشغيل.
3. لا تضع الأسلاك، وقضبان رقيقة، والخيوط، وغيرها من العناصر داخل أو تقع في وحدة تحكم لتجنب الدائرة القصيرة أو خطر الصدمة الكهربائية.
4. لا تبقع الماء أو غيرها من السوائل.
تحذيرات
1. لا تقوم بإجراء اختبار الجهد على المكونات الداخلية لوحدة التحكم؛
2. لا تقم أبدا بتوصيل سلك الطاقة بمحطات الإخراج U، V، W؛
3. إذا كانت مكونات لوحة الدارات داخل وحدة تحكم تتأثر أو تضررت من الكهرباء الثابتة، فالرجاء عدم لمسها عرضا؛
4. يجب على المحرك والمراقب أن يتطابق مع مواصفات مزود الطاقة، وإلا فقد يتسبب ذلك في عملية غير طبيعية أو حتى تحترق المعدات؛
5. إذا كان هناك اهتزاز شديد أو ضجيج أو حرارة أو رائحة خلال العملية الأولية، فقم بإيقاف تشغيل الطاقة على الفور والاتصال بالمورد أو مركز الخدمة؛
7. لا تعرض المنتج مباشرة إلى البيئات الخارجية مثل أشعة الشمس، الصقيع، الثلج، إلخ، لتجنب تشوه أو أضرار الصدمة الكهربائية.
استكشاف الأخطاء وإصلاحها
ظاهرة خطأ | سبب الفشل | التدابير المضادة | |
فشل في النوم | 1. هناك تسرب المياه في أنابيب المخرج؛ 2. ضعف ختم صمام الاختيار؛ 3. خزان الضغط معطوب. 4. الكثير من التدخل الكهرومغناطيسي البيئي؛ 5. خطأ في إعداد المعلمة | • تحقق من خط أنابيب مخرج المياه وزيادة B04.04 بشكل مناسب؛ • تحقق من صمام الاختيار؛ • استبدال خزان الضغط؛ • المستشعر يتبنى سلك محمي، وتتأسف طبقة التدريع؛ • تأكيد المعلمة B04.00 = 1 | |
ضغط عرض غير دقيق | 1. الانحراف مقياس الاستشعار / الضغط؛ 2. إعداد المعلمة غير لائقة 3. خط ردود الفعل الضغط طويل جدا | • استخدم مقياس الضغط القياسي؛ • المعلمات المعايرة B01.05، B01.08؛ • تجنب استخدام خط إشارة الضغط لفترة طويلة | |
عملية التردد الكامل، لا مراقبة ضغط ثابت | 1. لا ردود الفعل الضغط؛ 2. إعداد المعلمة خطأ؛ 3. مضخة المياه صغيرة جدا | • تحقق من استشعار الضغط والأسلاك؛ • تحقق مما إذا كان B05.02 = 1 تم تعيينه بشكل غير صحيح؛ • تحقق مما إذا كان هناك مفتاح خارجي لتشغيل S2-COM؛ • تعيين B07.14 = 1 لإعادة تعيين المعلمات | |
اضطراب الضغط، واستغرق وقتا طويلا لتكون ثابتة | 1. قيمة PID غير لائقة؛ 2. وقت التسارع والتباطؤ قصير للغاية؛ 3. هناك تأخير طويل في ردود الفعل الضغط | • ضبط قيم PI بشكل صحيح B02.03 و B02.04؛ • ضبط وقت التسارع والتباطؤ بشكل صحيح B05.03، B05.04؛ • تجنب استخدام خط إشارة الضغط لفترة طويلة | |
المحرك صاخب | 1. المحرك غير طبيعي؛ 2. تركيب المحرك غير مستقر؛ 3. حامل محول التردد منخفض | • تحقق من المحرك؛ • زيادة بشكل صحيح تردد حاملة العاكس B05.08 |
خدمة ما بعد البيع
1. الضمان يقتصر على العاكس نفسه. في غضون 12 شهرا من تاريخ الشراء، سيوفر العاكس خدمات الصيانة المجانية إذا تتلف المنتج بسبب الأعطال الناجمة عن المنتج نفسه في غضون 12 شهرا من تاريخ الشراء.
2. خلال فترة الضمان، إذا حدث شيء ما، فستشحن شركتنا قدرا معينا من رسوم الصيانة اعتمادا على الوضع.
أ. الفشل في اتباع دليل التعليمات \"\" أو تجاوز المتطلبات القياسية في بيئة لا تفي بمتطلبات \"دليل التعليمات \".
باء - الفشل الناجم عن الإصلاح الذاتي أو التعديل دون إذن.
الأخطاء التي تسبب عند استخدام العاكس للوظائف غير الطبيعية.
D. العاكس معطوب بسبب الأسلاك غير الصحيحة.
E. الضرر الناجم عن التخزين غير السليم أو الخريف أو العوامل الخارجية الأخرى بعد الشراء.
واو - الفشل الناجم عن الكوارث الطبيعية مثل الجهد غير الطبيعي أو البرق أو النار أو ضباب الماء أو الغبار المعدني أو التآكل الغاز أو الزلازل أو العواصف أو الأسباب ذات الصلة بالكوارث.
G. تمزيق تحديد المنتج (مثل لوحة المعلومات، وما إلى ذلك) دون إذن؛ الرقم التسلسلي للجسم لا يطابق بطاقة الضمان.
3. إذا كان لديك أي أسئلة، يرجى الاتصال بالوكيل أو اتصل بشركتنا مباشرة.
4. بالنسبة للآلات بعد فترة الضمان، ستوفر شركتنا أيضا خدمات الصيانة المدفوعة مدى الحياة.
