| الكمية: | |
|---|---|
وصف المنتج
منتجات سلسلة B713 ليست فقط وحدة التحكم الذكية المتكاملة المصممة لمضخة المياه، ولكن أيضا وحدة التحكم الذكية المصممة لنظام تداول مياه تكييف الهواء المركزي لتحقيق التحكم في الضغط المستمر التفاضلي.
سمات
ل مناسبة لمختلف الضغط المستمر / تطبيقات إمدادات المياه التفاضلية المستمرة.
L بعد تعيين المعلمات بشكل صحيح، يمكن للنظام تشغيل تلقائيا مع ضغط ثابت أو فرق ضغط مستمر وفقا لاستهلاك المياه دون تشغيل يدوي؛
L توقف عن التشغيل تلقائيا عند عدم وجود استهلاك مياه؛
ل المنبه تلقائيا عندما حدثت الأخطاء؛
L البديل يعمل تلقائيا في نظام المضخة المتعددة، وإطالة استخدام حياة المضخات.
مزايا المنتج
◆ وظيفة التحكم متعددة المضخات: إمدادات المياه Max.6 MAX.6
◆ وظيفة النوم: النوم عند عدم وجود استهلاك مياه، لكسب توفير الطاقة أفضل
◆ وظيفة التدقيق التجمد: مناسبة لمنطقة درجات الحرارة المنخفضة، ومنع المضخة من التجميد
◆ وظيفة المضادة للتسجيل: اتخاذ الاحتياطات ضد انسداد الأنابيب ونظيفة الأوساخ الأنابيب
◆ الطاقة على إعادة التشغيل: يعمل تلقائيا عند التشغيل
◆ تحول خطأ سيد تلقائيا: استمر في العمل عندما تنهار سيد
◆ تشغيل البديل: التوازن في وقت تشغيل كل مضخة، وعمر خدمة إطالة آلة الوحدة بأكملها
◆ وضع التحكم: الضغط المستمر، الضغط التفاضلي المستمر، دليل
◆ وضع الارتباط: مزامنة، الرقيق الرئيسي، مزيج مضخة صغيرة كبيرة، واجب واحد الاستعداد
◆ وضع التحكم في المحطة الطرفية: التحكم الإلكتروني لمقياس الاتصال، التحكم اليدوي / التحكم في السيارات، تشغيل / إيقاف المحطة، التحكم في مستوى المياه التلقائي
◆ سلسلة إنذار خطأ إمدادات المياه: خطأ عالية الضغط، الضغط المنخفض، منخفض المستوى، محول محول
◆ العديد من وظيفة حماية الأخطاء: الإفراط في الحالية أو الجهد الزائد والجهد المنخفض، وفشل الطور، والحمل الزائد إلخ.
معلمات المنتج
◆ المدخلات نطاق الجهد: 380V ± 15٪
◆ نطاق تردد المدخلات: 47 ~ 63Hz
◆ نطاق الجهد الناتج: 0 ~ الجهد الإدخال المقدر
◆ نطاق تردد الإخراج: 0 ~ 50 / 60HZ
◆ إدخال التبديل الرقمي: 4 مدخلات
◆ إدخال إشارة التناظرية: AI1: 0 ~ 10V أو 0/4 ~ 20ma المدخلات؛ AI2: 0 ~ 10V أو 0/4 ~ 20ma المدخلات
◆ إخراج إشارة التناظرية: AO: 0 ~ 10V أو 0 ~ 20MA
◆ إخراج التتابع: زوجان من إخراج التبديل

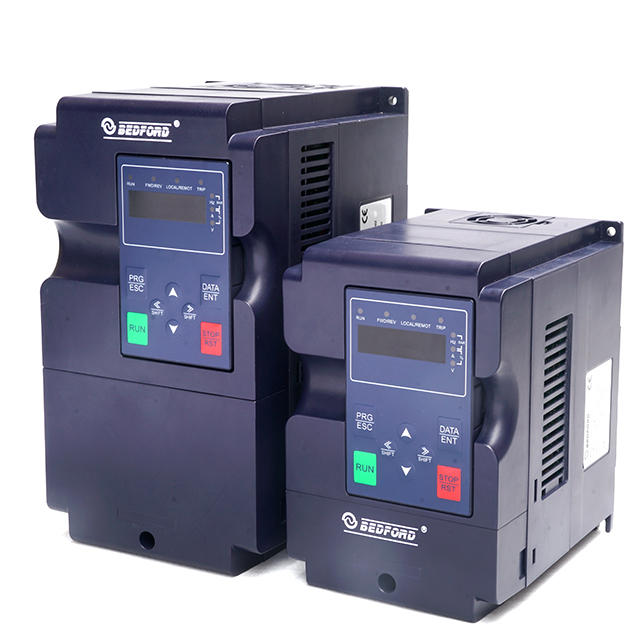

صورة
التمثيل
0.75 ~ 45KW الأبعاد 55 ~ 132kw الأبعاد
نموذج (كيلوواط) | بعد التركيب | البعد الخارجي | التركيب ثقب (مم) | |||
(مم) | ب (مم) | همم) | ث (مم) | د (مم) | ||
0.75 ~ 2.2. | 114 | 174 | 186 | 126 | 163.8 | 5 |
4 ~ 7.5. | 114 | 174 | 186 | 126 | 185 | 5 |
11 | 129 | 242 | 258 | 145 | 176.5 | 5.5 |
15 ~ 18.5. | 146 | 301 | 313 | 161 | 210 | 6 |
22 ~ 30. | 185 | 330 | 342 | 200 | 200.5 | 6 |
37 ~ 45. | 233 | 381 | 400 | 251 | 213 | 6 |
55 ~ 132. | 199 | 534 | 554 | 336 | 327.5 | 9 |
شركة الاتصال
قوانغتشو بيدفورد المعدات الكهربائية المحدودة
العنوان: مبنى الطابق الأول C، رقم 2، منطقة صناعة تاوان، مقاطعة ليوان، قوانغتشو، الصين.
الهاتف: +86 20-81561021
الفاكس: +86 20-81891390
الرمز البريدي: 510370
الخط الساخن للخدمة: 1350002099 18664751963
البريد الإلكتروني: bedford.cn@gmail.com.
تحذيرات
تحذير: خطأ باستخدام قد يؤدي إلى الموت أو إصابة شخصية خطيرة.
من فضلك لا تفكيك، تغيير المنتج، أو قد يسبب الصدمة الكهربائية، خطر الحريق والإصابة الشخصية؛
من فضلك لا تفتح الغطاء أثناء تشغيل وحدة التحكم؛
من فضلك لا تضع الأسلاك، شريط المعادن، الخيوط وما إلى ذلك في وحدة التحكم حتى لا تسبب ماس كهربائى أو الحصول على صدمة كهربائية؛
ل من فضلك لا تبقع الماء أو غيرها من السائل على وحدة تحكم.
حذر:خطأ في استخدام قد يؤدي إلى تلف وحدة التحكم أو النظام.
من فضلك لا تجعل اختبار الجهد الذي يحمل تحكم
لا تقم أبدا بتوصيل طاقة AC لإخراج محطات UVW؛
إذا كانت المكونات الداخلية لوحدة التحكم كانت تتأثر أو تضررت بواسطة ثابت، يرجى عدم لمس؛
يجب أن تكون المحرك والتحكم والمواصفات للطاقة مطابقة، وإلا فقد يتسبب ذلك في إجراء عملية غير طبيعية حتى تحترق الجهاز؛
إذا ظهرت وحدة تحكم اهتزازا خطيرا أو ضجيجا أو حرارة أو رائحة غريبة في التشغيل الأول، فيرجى قطع الطاقة على الفور والاتصال بالموردين أو مركز الخدمة في وقت لاحق؛
يرجى عدم تثبيت وحدة التحكم في البيئة مع أشعة الشمس المباشرة أو المطر أو الصقيع أو الثلج في حالة التشوه أو الضرر.
مشكلة شائعة
خطأ رمز | خطأ اكتب | سبب | حل |
لطف |
انخفاض ضغط المياه |
ل استشعار غير طبيعي. ل المحرك تدور في الاتجاه المعاكس؛ ل غير كاف تدفق المياه؛ ل هناك الهواء داخل المضخة | ل تحقق من تثبيت الارسال الضغط؛ ل التحقق من اتجاه المحرك للتناوب صحيحة أم لا؛ التحقق من المعلمة B01.01 (تحديد قيمة كبيرة جدا)؛ ل التحقق من المضخة سواء تنفيس الهواء في الداخل |
LP2. | انخفاض ضغط المياه في مدخل |
ل استشعار غير طبيعي. ل غير كاف تدفق المياه؛ | ل تحقق من تثبيت الارسال الضغط؛ ل التحقق من المعلمة B07.00 (الإعداد قيمة كبيرة جدا) |
هراه | ارتفاع ضغط المياه | 1. استشعار غير طبيعي؛ 2. المعلمة B01.00 إعداد القيمة صغيرة جدا | ل تحقق من تثبيت الارسال الضغط. ل التحقق من المعلمة B01.00 (الإعداد قيمة صغيرة جدا) |
ليرة لبنانية | انخفاض مستوى المياه | 1. مستوى المياه من بركة منخفض جدا؛ 2. تبديل مستوى المياه غير الطبيعي؛ 3. إعداد خاطئ معلمة التبديل مستوى المياه | ل تحقق من نظام المياه التحقق من وضع محطة التحكم S3 ل تحقق المعلمة B05.00 |
E022. | AI1. خطأ الاستشعار | 1. ضغط الارسال منفصل؛ 2. أسلاك الارسال الضغط خاطئ؛ 3. ضغط الارسال ماس كهربائى؛ 4. الضغط الارسال تنهار | ل التحقق من الكابل بين الضغط ل الارسال والمراقب؛ ل تحقق من الاستشعار سواء طبيعي |
E033. | AI2. خطأ الاستشعار | 1. ضغط الارسال منفصل؛ 2. أسلاك الارسال الضغط خاطئ؛ 3. ضغط الارسال ماس كهربائى؛ 4. الضغط الارسال تنهار | ل التحقق من الكابل بين الضغط ل الارسال والمراقب؛ ل تحقق من الاستشعار سواء طبيعي |
خدمة ما بعد البيع
1. الضمان يقتصر على العاكس نفسه. في غضون 12 شهرا من تاريخ الشراء، سيوفر العاكس خدمات الصيانة المجانية إذا تتلف المنتج بسبب الأعطال الناجمة عن المنتج نفسه في غضون 12 شهرا من تاريخ الشراء.
2. خلال فترة الضمان، إذا حدث شيء ما، فستشحن شركتنا قدرا معينا من رسوم الصيانة اعتمادا على الوضع.
أ. الفشل في اتباع دليل التعليمات \"\" أو تجاوز المتطلبات القياسية في بيئة لا تفي بمتطلبات \"دليل التعليمات \".
باء - الفشل الناجم عن الإصلاح الذاتي أو التعديل دون إذن.
الأخطاء التي تسبب عند استخدام العاكس للوظائف غير الطبيعية.
D. العاكس معطوب بسبب الأسلاك غير الصحيحة.
E. الضرر الناجم عن التخزين غير السليم أو الخريف أو العوامل الخارجية الأخرى بعد الشراء.
واو - الفشل الناجم عن الكوارث الطبيعية مثل الجهد غير الطبيعي أو البرق أو النار أو ضباب الماء أو الغبار المعدني أو التآكل الغاز أو الزلازل أو العواصف أو الأسباب ذات الصلة بالكوارث.
G. تمزيق تحديد المنتج (مثل لوحة المعلومات، وما إلى ذلك) دون إذن؛ الرقم التسلسلي للجسم لا يطابق بطاقة الضمان.
3. إذا كان لديك أي أسئلة، يرجى الاتصال بالوكيل أو اتصل بشركتنا مباشرة.
4. بالنسبة للآلات بعد فترة الضمان، ستوفر شركتنا أيضا خدمات الصيانة المدفوعة مدى الحياة.
وصف المنتج
